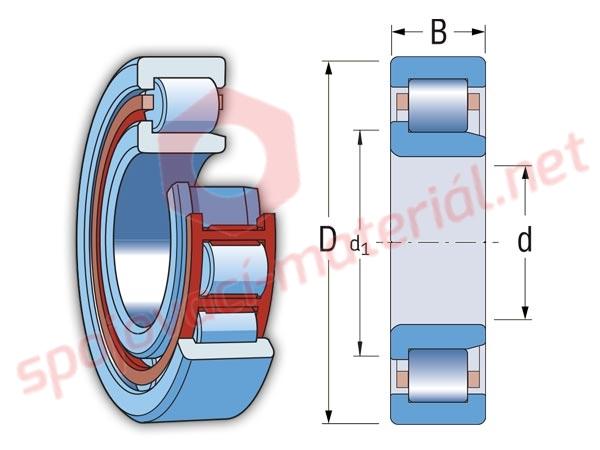

Ložiska soudečková dvouřadá;           Výrobce:  ZKL, ZVL

ROZMĚRY:

pr. díry     d= 35 mm;
velký pr.  D= 80 mm;
šířka        B= 31 mm

VERZE LOŽISKA:

Nejrozšířenější provedení jsou následující:

NU
Válečky jsou  vedené klecí ve vnějším kroužku  mezi dvěma přírubami. Vnitřní kroužek  je vyhotovený bez vodíciíh řrírub, čím je umožněný axiálny posuv krúžkov medzi sebou.  PoZN: vnitřní kroužek se vysouvá na obě strany.

NJ
Jako prevedení NU, avšak vnitřní kroužek má vodící prřrubu na jedné straně. Můe prenášeť jednostrannú axiálnu silu (minimální).

PoZN: vnitřní kroužek se vysouvá na jednu stranu

N
Jako provedeni NU, avšak vnitřní kroužek má vodící prřrubu na obou stranách, a vnější kroužek je bez vodících přírub.

PoZN: Vnější kroužek se vysouvá na obě strany.

NUP
Vvnější kroužek je vo vyhotovení s dvoma vodícímii přírubami, voľný vnitřní kroužek má pevnou přírubu na jednej strane, z druhej strany je přidaný plochý příložný kroužek
Valčeky sú vedené klietkou na vnútornom krúžku opatrenom dvoma pevnými prírubami. Vonkajší krúžok je bez vodiacich prírub. Je možný relatívny axiálny posuv krúžkov.

NF
Vnútorný krúžok s dvoma pevnými prírubami, vonkajší krúžok s jednou vodiacou prírubou.

HJ
príložné krúžky, použitím ktorých je možné zaistiť prenos axiálnych síl zo žiadaného smeru.

Možné kombinácie príložného krúžku HJ s ložiskami:
NJ+HJ, NU+HJ
Kombináciu ložiska typu NU s dvomi príložnými krúžkami HJ nedoporučujeme, nakoľko môže dôjsť k axiálnemu zovretiu valčekov.
Vyobrazenie jednotlivých prevedení je nad tabuľkovou časťou.

Presnosť

Písmena za číslem ložiska:

                                      "E" - vyšší únosnost ložiska

                                      "J" - plechová klec

                                      "M" - masivní mosazná klec

                                      "W33" - drážka a mazací otvory na obvodu vnějšího kroužku

  Zakrytí ložiska  -  se u soudečkových naklápěcích ložisek téměř nevyskytuje

  Vyšší radiální vůle:    C3,  C4   -použití na vyšší teplo nebo vyšší otáčky     Např.: NU 206 C3,  NJ 316 C4

  Nižší radiální vůle:     C2,  C1   -použití na přesné uloření bez tepla             Např.: NU 206 C2  NJ 316 C1

                                      - není-li toto provedení v nabídce   uveďte požadavek do poznámky

Vyšší přesnost (uložení):             NU  2xxxx P6 ,   (použití na přesnější uložení)   Např.: NJ 306 P6                                                 - není-li toto provedení v nabídce   uveďte požadavek do poznámky

Vyšší přesnost+vyšší radiální vůle+ nižší kmitání ložiska:   P636               např.  N 2xxx  P636,    N 2206 P636

POZN: Uvedená cena pro odběr (objednávku) 1 až 6 ks.

                  - Množství nad 6 ks:  sleva - 5%
